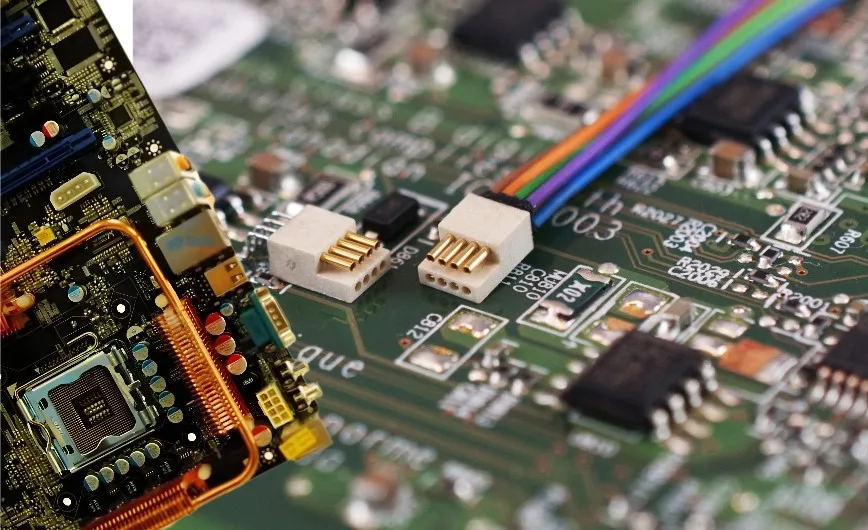

Wenn man über Leiterplattenelektronik spricht, ist es unerlässlich zu verstehen, woraus gedruckte Leiterplatten genau bestehen. Sie finden hier das Nötigste und, was am wichtigsten ist, nichtleitende Plattformen wie zum Beispiel FR4-Glasfaser. Dies wird insbesondere verwendet, um die Bauteile mithilfe von geätzten Kupferleiterbahnen elektronisch zu verbinden. Es bietet auch mechanische Unterstützung. Es erweist sich auch in komplexen Schaltungen von Geräten als nützlich und trägt zum reibungslosen Funktionieren von ein- und mehrlagigen Platinen bei. Selbst wenn es um die Entwicklung hochdichter Verbindungen für kompakte Elektronik geht.
Hauptmerkmale der Leiterplattenelektronik
- Es besteht aus einem Kern, einer Lötstoppmaske zum Schutz, Kupferschichten und Siebdrucketiketten.
- Es enthält aktive Bauteile wie ICs, Sensoren und Transistoren sowie passive Bauteile wie Kondensatoren, Widerstände und mehr. Alle diese Teile sind verlötet und auf der Platine montiert.
Arten von Leiterplattenelektronik
- Einseitige Sensoren werden häufig in einfachen Geräten verwendet. Sie sind einfach aufgebaut und haben eine geringe Dichte.
- Doppelseitige werden häufig in Geräten verwendet, die Komponenten auf beiden Seiten haben. Bei höherer Dichte sind sie etwas komplizierter.
- Mehrschichtige Systeme sind zu komplex, um damit umzugehen! Es verfügt über interne Schichten für die hochgeschwindigkeits-Signalweiterleitung.
- Wenn die Leiterplattenelektronik aus Polyimid gefertigt ist, ist klar, dass das Gerät entweder biegsam ist oder für leichte Anwendungen gedacht ist.
- Wenn die Elektronik auf der Leiterplatte so ausgelegt ist, dass sie auf die einzelnen Komponentenanschlüsse zugreifen kann, werden tatsächlich Breakout-Boards verwendet.
Herstellung von Leiterplattenelektronik
Um diesen Schritt zu erfüllen, muss man sich mit der Gestaltung von Layouts, dem Ätzen und dem Plattieren von Löchern für Verbindungen befassen. Dies sollte durch eine konsequente Ausrichtung auf die Miniaturisierung erreicht werden.
Vergessen Sie nicht: Ohne sie ist die Montage von Elektronik für die Automobil-, Konsumgüter- und Medizintechnik unmöglich.
Im Laufe der Zeit gelang es der Leiterplatte, die gesamte sperrige Verkabelung durch die gewünschten kompakten, stabilen Leiterbahnen zu ersetzen.
- Bei langlebigen elektronischen Geräten kommt möglicherweise eine starre Leiterplatte zum Einsatz.
- Wenn Sie eine Leiterplatte in einem beengten Raum platziert haben, dann handelt es sich um eine flexible Leiterplatte.
- Elektronikbauteile, die eine Kombination aus starren und flexiblen Leiterplatten erfordern, verwenden häufig starr-flexible Leiterplatten.
- Besitzt die starre Leiterplatte ein Aluminium-Metallsubstrat, so handelt es sich um eine Metallkern-Leiterplatte. Es wird häufig aufgrund seiner hohen Wärmeleitfähigkeit eingesetzt.
Was ist eine Leiterplatte (PCB) und welche Rolle spielt sie?
Der Begriff PCB bezeichnet eine gedruckte Leiterplatte, die selbst nie direkt Strom leitet, sondern für die Herstellung von Leiterbahnen, Signalspuren oder Leiterbahnen durch elektrische Verbindungen und physische Unterstützung verantwortlich ist.
Leiterplatten spielen eine wichtige Rolle in der Elektronikindustrie. Dies liegt daran, dass es eine einfache und klar definierte Methode für Signalübergänge zwischen den verschiedenen Komponenten elektronischer Geräte bietet.
Leiterplatten (PCBs) findet man in fast allen Arten von einfachen Geräten, die man auch im eigenen Haushalt findet. Zunächst einmal: Die Fernbedienung, mit der Sie Ihre Klimaanlage steuern, enthält eine Leiterplatte, genau wie Fahrzeuge.
Wie funktioniert eine Leiterplatte?
Nimm irgendein modernes elektronisches Gerät, und du wirst darin eine Leiterplatte finden. Sie können sich eine Plattform besorgen, um mechanische Unterstützung zu nutzen und Komponenten elektrisch zu verbinden. Sie werden feststellen, dass ein elektrisches Signal reibungslos zwischen einer Reihe von Bauteilen wie Kondensatoren, Mikrochips und Widerständen über die leitfähigen Kupferbahnen fließt, die auf eine nichtleitende Platine geätzt sind, was diesen reibungslosen Betrieb ermöglicht.
Ähnliche Bauformen sind bei diesem Design üblich, um die Herstellung kleiner, zuverlässiger und kompakter elektronischer Geräte zu ermöglichen.
Was Sie bei der Auswahl von Leiterplattenmaterial beachten sollten
Bei der Auswahl des richtigen leiterplattenmaterials spielen Kosten und qualität zwar eine entscheidende rolle, doch durch frühzeitige aufmerksamkeit lassen sich die unerwünschten Kosten von leiterplattenfehlern vermeiden.
Die folgenden Schritte können Ihnen als Leitfaden für die auswahl von materialien für spezifische laminatanwendungen dienen. Es kann Ihre erfahrung reibungsloser gestalten und das fehlerrisiko auf einen blick verringern.
- Für Standardanwendungen wird FR-4 verwendet. Die typische glasübergangstemperatur beträgt hier 135°C. Bei höheren Ausführungen kann die Temperatur zwischen 150˚C und 210˚C liegen. Dies ist ein häufiger fall im militärischen oder automobilen Bereich.
- CEM-1,2 und 3 eignen sich auch gut für Anwendungen mit hoher packungsdichte. Die glasübergangstemperaturen betragen 122˚C für CEM-1, 125˚C für CEM-2 und 125˚C für CEM-3.
- Die Wahl von teflon als material kann sich bei Hochfrequenz-, hochleistungs- und Mikrowellenanwendungen als die richtige Option erweisen. Hierbei kann die Glasübergangstemperatur zwischen 160˚C und 280˚C variieren.
- Bei Verwendung von Polyamid als substrat kann die glasübergangstemperatur mindestens 250˚C erreichen oder auch höher liegen. Bei flexiblen Leiterplatten ist die Wahl von Polyimidsubstraten ideal. Der Hauptgrund ist die steifigkeit der FR4-Substrate.
PCB-Designs
Das Platinendesign ist jedoch ein einfacher, aber dennoch einzigartiger Prozess. Die Anwendbarkeit variiert je nach Situation, aber die Genauigkeit darf keine Sekunde außer Acht gelassen werden. Die art ihrer Anwendung bestimmt das Layout der Leiterplatte. Dazu gehören auch die prinzipien der signalintegrität. Das Design von leiterplatten erfordert kenntnisse über diese Aspekte.
PCB-Schichten
Lassen Sie uns diese wichtigen Aspekte des Leiterplattendesigns besprechen:
- PCB-Schichten
- Impedanzregelungsdesign
- Differentialpaar
Jede Leiterplattenkonstruktion, die mit geringer Signalintegrität ausgeführt wird, kann zu Geräteausfällen oder unerwünschten Funktionsstörungen führen. Jedes elektronische Gerät enthält eine Leiterplatte. Wenn Sie das nächste Mal Ihr Smartphone in der hand halten, denken Sie daran, dass es auch eine Leiterplatte enthält.
